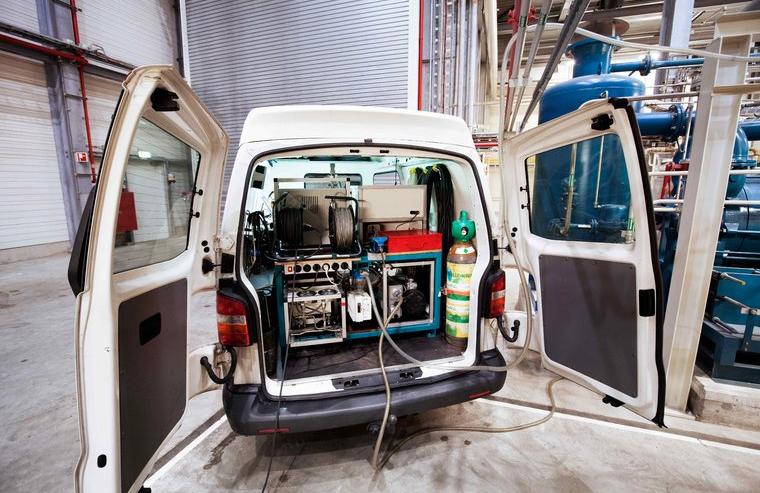

ESPECTOMETRÍA DE MASAS – PRUEBAS DE FUGA CON HELIO

CSCQSW

Las pruebas de fugas con helio por espectrometría de masas permiten detectar fugas muy pequeñas a través de una barrera de presión. En estas pruebas se utiliza un espectrómetro de masas calibrado para detectar la presencia de moléculas de helio. Las moléculas de helio son muy pequeñas, por lo que el uso de helio como gas trazador permite localizar pequeñas fugas que no son detectables con otros tipos de pruebas de fugas. Hay tres maneras de realizar estas pruebas:

CSCWSCSW

• Técnica de campana En la técnica de sonda de detección
•  Técnica de sonda de detección
•  Técnica de sonda trazadora

El componente se presuriza con gas helio y, a continuación, se escanea con la sonda para comprobar si hay presencia de helio. En caso de detectarse, esto aparece indicado en el espectrómetro de masas, que se monitoriza para verificar la presencia de fugas. En la técnica de sonda trazadora, se hace el vacío en el componente, que se conecta al espectrómetro de masas.

A continuación, se ‘rocía’ helio alrededor del componente en cuestión con la sonda trazadora. Si hay una fuga, el helio se introducirá en el interior de la pieza a causa de la diferencia de presión. La presencia de helio aparece indicada en el espectrómetro de masas, que se monitoriza para verificar si hay fugas. En la técnica de campana, se hace el vacío en el componente y se conecta al espectrómetro de masas. A continuación, se coloca una “campana” o ‘envoltorio’ alrededor de la parte del componente que se desea probar, como por ejemplo la placa de tubos de un intercambiador de calor. Posteriormente, la campana, que normalmente es un material plástico o una bolsa, se llena con helio para probar una zona grande de una sola vez. Si hay una fuga, el helio se introducirá en el interior de la pieza a causa de la diferencia de presión. En caso de detectarse, la presencia de helio aparece indicada en el espectrómetro de masas, que se monitoriza para verificar si hay fugas.
